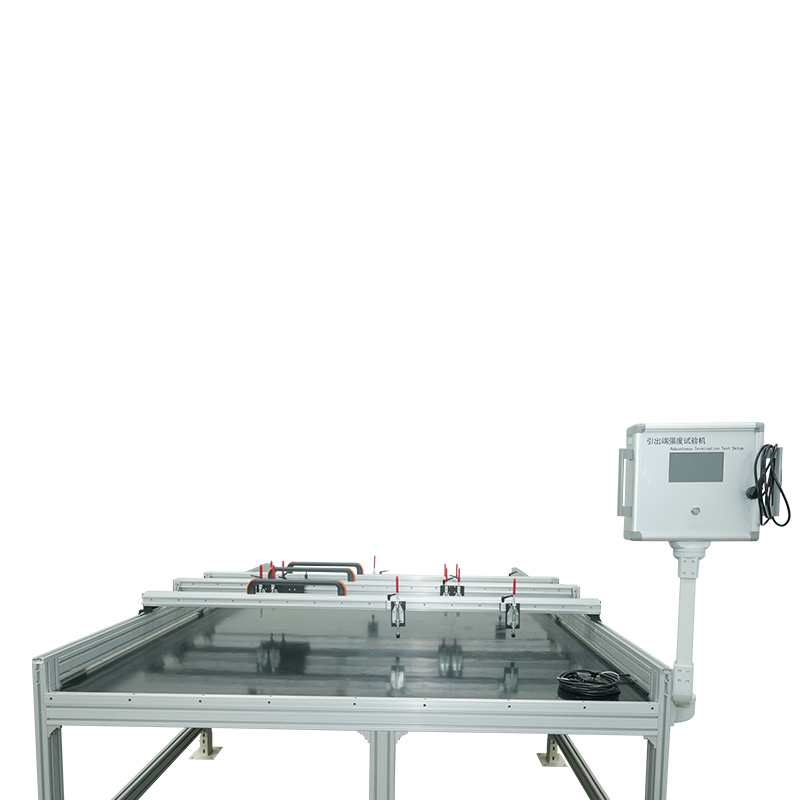

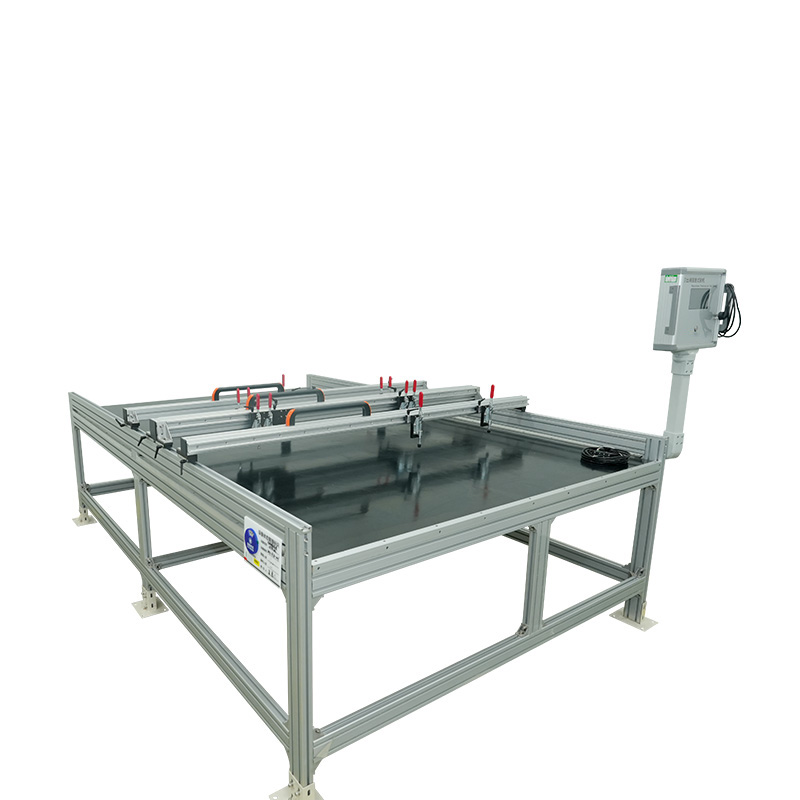

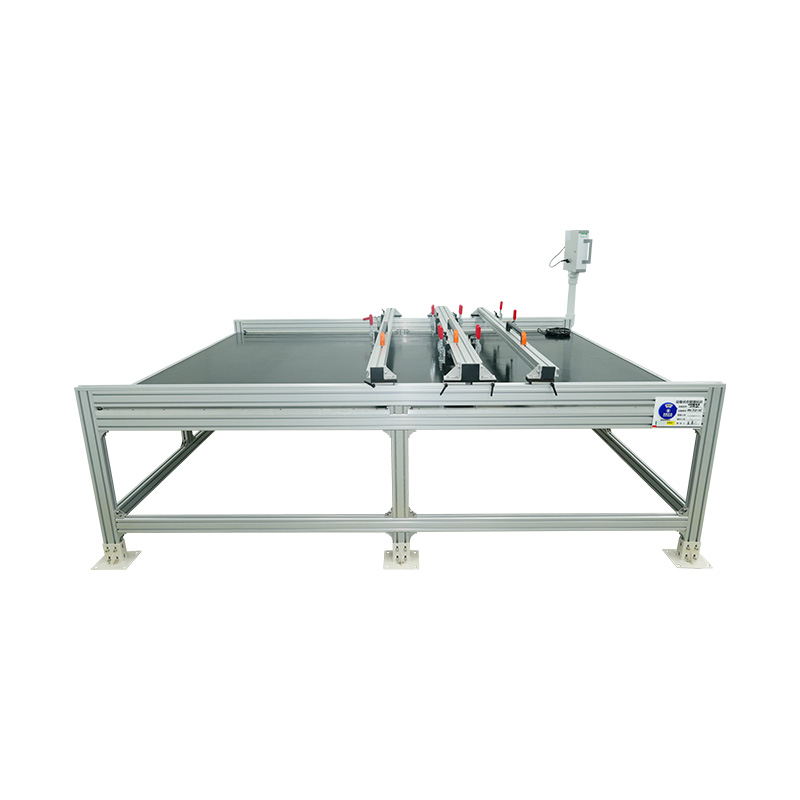

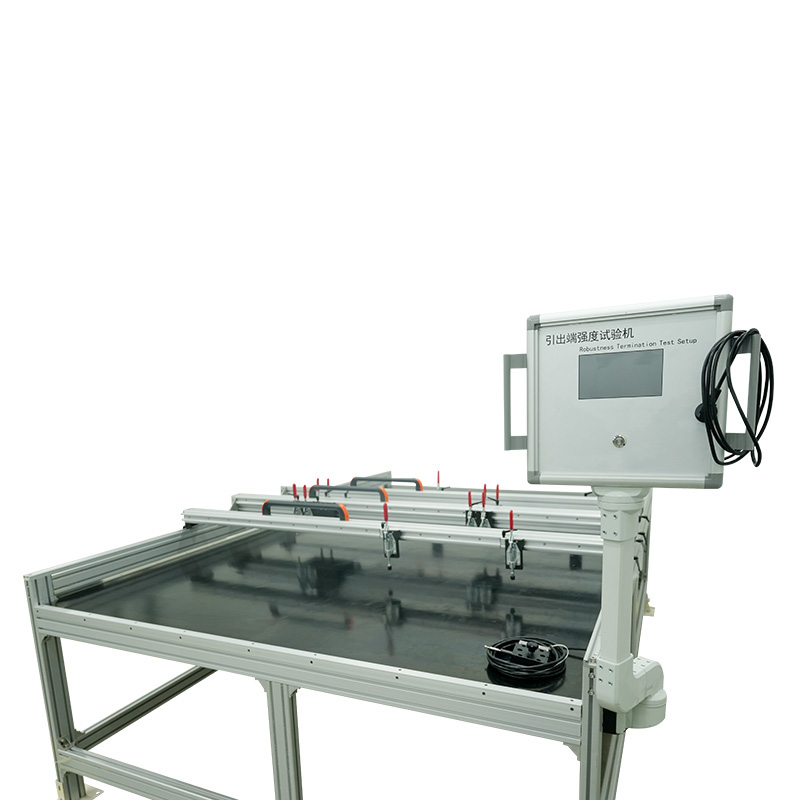

Päätteiden kestävyyden testaaja

Miten päätteiden kestävyyden testaaja mukautuu erikokoisiin ja -muotoisiin liittimiin?

Tarkassa valmistuksen ja laadunvarmistuksen maailmassa jokaisen komponentin eheys on ensiarvoisen tärkeää. Tämä pätee erityisesti sähköliitäntöihin, jotka toimivat tehon ja tiedonsiirron kriittisinä valtimoina kaikessa kulutuselektroniikasta ilmailujärjestelmiin. Yksi virheellinen irtisanominen voi johtaa järjestelmävikaan, turvallisuusriskeihin ja merkittäviin taloudellisiin menetyksiin. Näiden riskien vähentämiseksi päätteiden kestävyyden testaaja on tullut välttämätön väline validointilaboratorioissa maailmanlaajuisesti. Sen ensisijainen tehtävä on kohdistaa hallittuja mekaanisia rasituksia – vetoja, työntöjä ja leikkaajia – sähköliitäntöihin varmistaakseen, että ne kestävät asennuksen, huollon ja käytön aiheuttamia rasituksia. Liitintyyppien valtava valikoima herkistä aurinkosähköliitäntärasiasta raskaisiin autojen nastoihin on kuitenkin perustavanlaatuinen haaste: kuinka yksi laite voi testata tarkasti ja luotettavasti niin monenlaisia ​​muotoja?

Testauksen kriittinen rooli teollisuuden sovelluksissa

Tiukan lopettamistestin tarve ei ole mielivaltainen; se on kodifioitu kansainvälisiin standardeihin, jotka määrittelevät turvallisuuden ja luotettavuuden vertailuarvot koko teollisuudelle. Standardit, kuten IEC 61215-MQT 14 , IEC 61730-2-MST 42 , ja UL 1703 velvoittaa nimenomaisesti testaamaan päätteiden kestävyyttä, erityisesti sellaisilla aloilla kuin aurinkosähkö ja autoelektroniikka. Nämä testit on suunniteltu simuloimaan todellisia mekaanisia rasituksia. Esimerkiksi aurinkopaneelin asennuksen aikana teknikko saattaa vahingossa vetää kaapelista tai kohdistaa vääntövoiman liittimeen. A terminaalin vetotesti varmistaa, että liitäntärasian sisällä oleva liitäntä ei löysty tai katkea, mikä säilyttää sähkön jatkuvuuden ja estää mahdollisen valokaaren, joka on palovaara.

Vastaavasti autoteollisuudessa liittimien on kestettävä jatkuvaa tärinää, lämpökiertoa ja satunnaista vetoa korjausten aikana. Päätteiden kestävyyden testaaja vahvistaa, että nämä komponentit toimivat luotettavasti ajoneuvon käyttöiän ajan. Näiden sovellusten epäonnistumisen seuraukset ovat vakavia, mikä korostaa kattavan testauksen vaatimusta, josta ei voida neuvotella. Näiden standardien yleinen sovellettavuus tarkoittaa, että testauslaitteen on oltava ominaisuuksiltaan yhtä universaali, ja sen on kyettävä siirtymään saumattomasti ohuen 2 mm:n johdon testaamisesta pienessä anturissa kestävään 20 mm:n kaapelikenkään, jota käytetään energian varastointijärjestelmissä. Tämä vaatimus ohjaa suunnittelun ydinfilosofiaa monipuolisten testaajien takana.

Päätteiden kestävyyden testaajan toimintaperiaate

Pohjimmiltaan päätteiden kestävyyden testaaja on tarkkuusmekaaninen järjestelmä, joka on suunniteltu kohdistamaan hallittu voima päätteeseen ja mittaamaan sen vastetta. Ydinkomponentteihin kuuluvat jäykkä runko, erittäin tarkka kuormituskenno (voima-anturi), käyttöjärjestelmä (usein servomoottori tasaista, ohjelmoitavaa liikettä varten) ja hienostunut digitaalinen ohjain. Testaaja suorittaa tietyn testiohjelman, joka sanelee voiman tyypin (vetolujuus, puristus, leikkaus), voiman kohdistamisen, saavutettavan enimmäisvoiman ja viipymäajan.

Kriittinen vuorovaikutus tapahtuu kuitenkin kosketuspisteessä: jossa kone tarttuu näytteeseen. Kone voi käyttää valtavaa voimaa, mutta jos näytettä ei pidetä kunnolla ja oikein, testitulokset ovat virheellisiä. Väärin tarttuva liitin voi luistaa, puristua liiallisesta voimasta tai kokea jännityskeskittymää tartuntakohtaan itse päätteen sijaan. Tämä johtaa ennenaikaiseen ja epätarkkaan vikatilaan. Siksi tarkan testin koko lähtökohta perustuu kykyyn liittää täydellisesti testattavan laitteen kanssa. Tässä kohtaa asumisen haaste syntyy, ja se ratkaistaan ​​modulaaristen kiinnitysjärjestelmien ja mukautettavien työkalujen avulla. Se on kiinnitys ja ote jotka muuttavat koneen raakavoiman tarkaksi, toistettavaksi ja standardien mukaiseksi testiksi mille tahansa liittimen geometrialle.

Ensisijaiset menetelmät eri kokoisten ja muotojen mukauttamiseen

Erilaisten näytteiden mukauttaminen saavutetaan monitahoisella lähestymistavalla, joka keskittyy modulaarisuuteen, tarkkuustyökaluihin ja edistyneisiin ohjausjärjestelmiin.

1. modulaariset kiinnitysjärjestelmät ja mukautetut työkalut

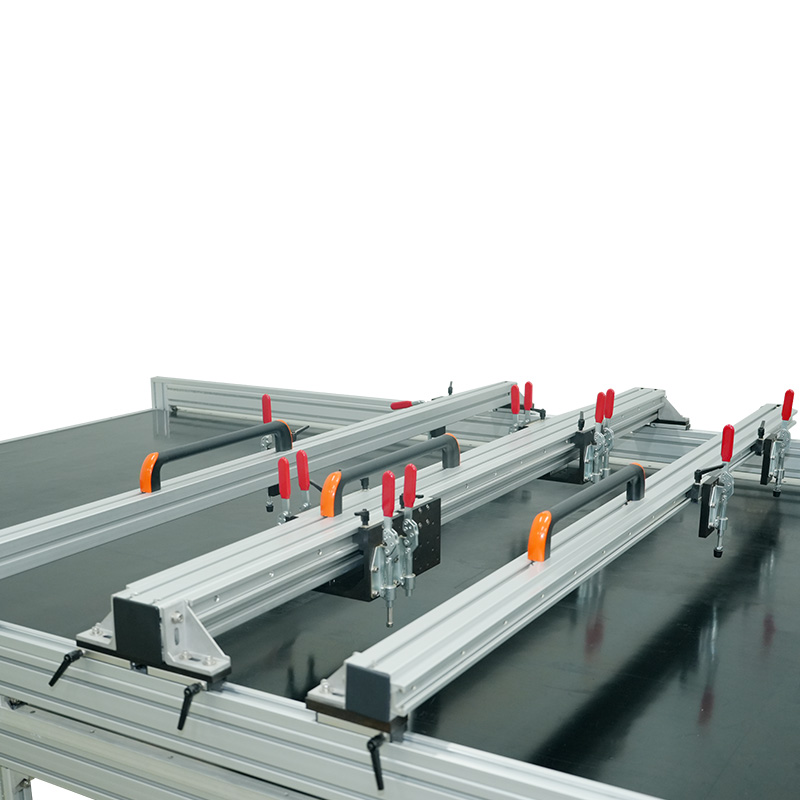

Suorin ja tehokkain ratkaisu on modulaarisen kiinnitysjärjestelmän käyttö. Kiinteän, monoliittisen laitteen sijaan korkealaatuinen päätteiden kestävyyden testaaja on suunniteltu standardoiduilla asennusliitännöillä liikkuvaan ristipäähän ja pohjalevyyn. Tämä mahdollistaa laajan valikoiman vaihdettavia kahvoja ja kiinnikkeitä.

• Yleiskäyttöiset mekaaniset kahvat: Langan ja kaapelin vetotesteissä käytetään erilaisia vaihdettavia kahvaleukoja. Näitä leukoja on erikokoisia ja -pintaisia ​​(sileitä, sahalaitaisia, V-uritettuja), jotta ne sopivat eri halkaisijoille johtimia katkaisematta tai luistamatta. Erittäin ohuelle langalle voidaan käyttää pieniä, sileitä leukoja kevyellä puristusvoimalla, kun taas suuressa, karkeassa kaapelissa valitaan suuret, sahalaitaiset leuat, jotka pureutuvat eristeeseen ja tarjoavat tukevan pidon.
• Erikoistuneet mukautetut valaisimet: Monia liittimiä ei voida testata yksinkertaisella kahvalla. Ne vaativat räätälöidyn kiinnikkeen, joka jäljittelee todellista liitintä tai tarjoaa tietyn kytkentäpinnan. Esimerkiksi liittimen tapin testaaminen vaatii usein kiinnittimen, joka pitää tukevasti muoviliittimen runkoa, kun taas minikoukku tai kynsi kiinnitetään itse tapiin vetovoiman kohdistamiseksi. Hyvämaineiset valmistajat, mukaan lukien tarkkuussuunnitteluun keskittyvät, tarjoavat usein suunnittelu- ja valmistuspalveluita tällaisille räätälöityille työkaluille. Yhtenä harvoista kotimaisista valmistajista, jotka ovat erikoistuneet laajamittaisten ympäristösimulaatiokammioiden ja optisten simulointilaitteiden tutkimukseen ja tuotantoon, Shanghai Houyao Testing Equipment Co., Ltd. on itsenäisesti kehittänyt edistyneitä tuotteita ja pystyy tarjoamaan tällaisia ​​räätälöityjä ratkaisuja. Yrityksen rehellisyyden ja ihmislähtöisen palvelun periaatteiden noudattaminen varmistaa, että nämä kalusteet on suunniteltu vastaamaan täsmällisiä asiakkaiden vaatimuksia ja kansainvälisiä standardeja.
• Adapterit ja asennuslevyt: Adapterisarja mahdollistaa vakiokahvojen asentamisen eri kulmiin tai liittämisen punnituskennoon eri kokoonpanoissa. Tämä on ratkaisevaa käytettäessä puhtaita leikkausvoimia tai testattaessa päätteitä, jotka eivät ole kohdakkain koneen pääakselin kanssa.

2. Moniakselinen säädettävyys ja tarkka kohdistus

Vankka testikehys on vain niin hyvä kuin sen kohdistus. Virheellinen kohdistus voi tuoda testiin taivutusmomentteja ja käyttää ei-aksiaalisia voimia, jotka mitätöivät tulokset ja voivat vahingoittaa näytettä. Huippuluokan testaajien vaiheissa on huomattava säädettävyys.

• Säädettävät X-Y-Z-portaat: Pohjalevy, johon näyte asennetaan, on usein säädettävä taso, joka voi liikkua vaaka- (X ja Y) ja pystytasossa (Z). Tämän ansiosta käyttäjä voi kohdistaa päätepisteen täydellisesti kohdistetun voiman keskipisteen kanssa, mikä varmistaa puhtaan aksiaalisen vedon tai työntämisen. Tämä on ehdottoman kriittistä testattaessa omituisen muotoisia liittimiä tai liittimiä, jotka eivät sijaitse komponentin keskellä.
• Pyörityksen säätö: Joissakin kiinnikkeissä on pyörimisvapaus, mikä mahdollistaa kahvan kohdistamisen itse näytteen kanssa voimaa käytettäessä, mikä estää sivukuormituksen.

3. kehittynyt ohjaus- ja tunnistusohjelmisto

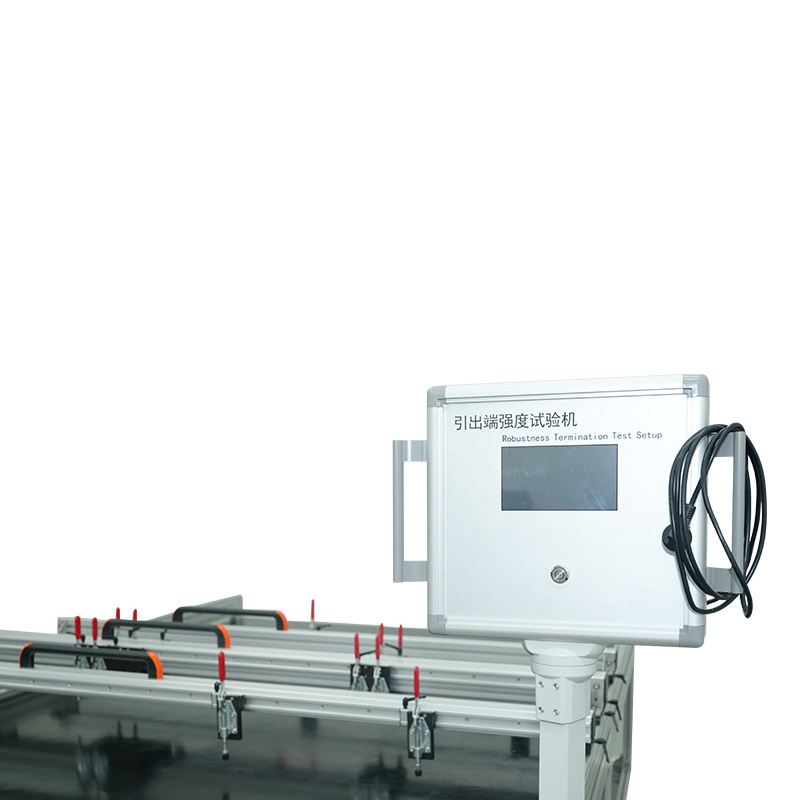

Laitteistossa on älykäs ohjelmisto, joka mahdollistaa huolellisen konfiguroinnin näytteen mukaan.

• Ohjelmoitavat parametrit: Ohjelmiston avulla käyttäjä voi määrittää testin kaikki osa-alueet: tartuntaetäisyys päätteestä, lähestymisnopeus, esikuormitusvoima, testinopeus, maksimivoima ja murtuman havaitsemisherkkyys. Herkälle pienelle liittimelle on ohjelmoitu pieni esikuormitusvoima ja hidas testinopeus estämään törmäyksen aiheuttamat vauriot. Suuren ja vankan päätteen tapauksessa voidaan käyttää suurempaa voimaa ja suurempaa nopeutta testin nopeuttamiseksi.
• Reaaliaikainen seuranta ja tiedonhankinta: Ohjelmisto tarjoaa reaaliaikaisen graafisen näytön käytetystä voimasta. Käyttäjä voi tarkkailla mahdollisia poikkeavuuksia, kuten luistoa osoittavaa äkillistä voimanpudotusta, ja keskeyttää testin, jos valaisin ei toimi oikein. Tämä palaute on välttämätön itse testiasetusten validoimiseksi ennen täyden näyteerän käsittelyä.

Huomioitavaa kiinnikkeiden ja työkalujen valinnassa

Oikean valaisimen valinta on systemaattinen prosessi, joka perustuu näytteeseen ja standardiin.

Nykyajan kyky päätteiden kestävyyden testaaja Liittimen kokojen ja muotojen laajan kirjon mukauttaminen ei ole sattumaa, vaan harkittua, pitkälle kehitettyä suunnittelua. Se saavutetaan kokonaisvaltaisella järjestelmällä, jossa yhdistyvät jäykkä ja tarkka mekaaninen runko kattavaan modulaaristen, vaihdettavien kiinnikkeiden ja työkalujen kirjastoon. Tätä laitteistoa ohjaa älykäs, ohjelmoitava ohjelmisto, jonka avulla testiparametrit voidaan hienosäätää kunkin yksittäisen näytteen erityisominaisuuksien mukaan. Tuloksena on erittäin mukautuva validointialusta, joka voi varmistaa kaiken mekaanisen eheyden pienimmästä anturin johdosta suurimpaan virtakaapelikengään.

Tämä joustavuus on kriittistä valmistajille ja testauslaboratorioille kaikkialla ilmailu , autojen elektroniikka , aurinkosähkö , ja energian varastointiteollisuus , joiden on validoitava tuotteensa tiukkojen kansainvälisten standardien mukaisesti. Sijoittamalla monipuoliseen päätteiden kestävyyden testaaja kun ne on varustettu asianmukaisilla kiinnikkeillä, ne saavat tulevaisuuden kestävän työkalun, joka pystyy varmistamaan tuotteen turvallisuuden, luotettavuuden ja vaatimustenmukaisuuden riippumatta siitä, miten liitinrakenne kehittyy. Omistautuminen tällaisten edistyneiden, mukautuvien testausratkaisujen tarjoamiseen tekee tietyt toimittajat luotettaviksi kumppaneiksi maailmanlaajuisella testausalalla. Shanghai Houyao Testing Equipment Co., Ltd., sitoutumalla innovaatioihin ja laatuun, edistää tätä ekosysteemiä kehittämällä laitteita, jotka täyttävät nämä monimutkaiset vaatimukset ja auttavat varmistamaan, että nykyaikaisen teknologisen maailmamme keskeiset komponentit on rakennettu kestämään.
